产生谐波的设备类型:

所有的非线性负荷都能产生谐波电流，产生谐波的设备类型有：开关模式电源(SMPS)、电子荧火灯镇流器、调速传动装置、不间断电源(UPS)、磁性铁芯设备及某些家用电器如电视机等。

(1) 开关模式电源(SMPS)：大多数的现代电子设备都使用开关模式电源(SMPS)。它们和老式的设备不同，它们已将传统的降压器和整流器替换成由电源直接经可控制的整流器件去给存贮电容器充电，然后用一种和所需的输出电压及电流相适合的方法输出所需的直流电流。这对于设备制造厂的好处是使用器件的尺寸、价格及重量均可大幅度地降低，它的缺点是不管它是哪一种型号，它都不能从电源汲取连续的电流，而只能汲取脉冲电流。此脉冲电流含有大量的三次及高次谐波的分量。

(2) 电子荧光灯镇流器：电子荧光灯镇流器近年被大量采用。它的优点是在工作于高频时可显著提高灯管的效率，而其缺点是其逆变器在电源电流中产生谐波和电气噪声。使用带有功率因数校正的型号产品可减少谐波，但成本昂贵。

(3) 直流调速传动装置：直流电动机的调速控制器通常采用三相桥式整流电路，它也称作六脉冲桥式整流电路，因为在直流输出侧每周波内有六个脉冲(在每相的半波上有一个)。直流电动机的电感是有限的，故在直流电流中有300Hz的脉动波(即为供电频率的6倍)，这就改变了供电电流的波形。

(4) 不间断电源(UPS)：根据电能变换方式和由外部供电到内部供电所用转换方式的不同，UPS有许多不同的类型。主要的类型有：在线的UPS、离线的UPS和线路交互作用的UPS。由UPS供电的负荷总是电子信息设备，它们是非线性的并且含有大量的低次谐波。

(5) 磁芯器件：在有铁芯的电抗器上的励磁电流和磁通密度之间的关系总是非线性的。如果电流波形是正弦波(亦即电路中串联的电阻很大)那么磁场中会有高次谐波，这被认为是强迫磁化过程。如果施加在线圈上的电压是正弦波形(亦即串联的电阻很小)则磁通密度也将是正弦波形，而电流波形则含有高次谐波，这被认为是自由磁化过程。

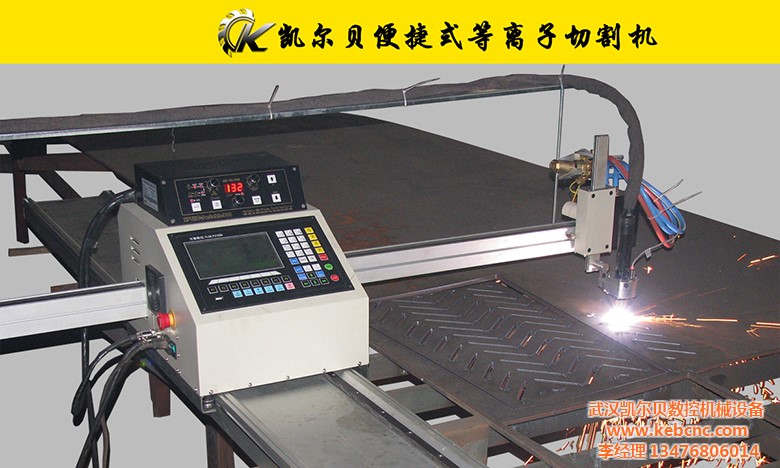

需要了解和购买数控切割机、数控火焰切割机、数控等离子切割机、坡口切割设备及定制数控切割焊接专机的用户，可致电公司销售电话：13476806014  ，我们将24小时为您提供免费服务，期待您的来电咨询；也可登录武汉凯尔贝数控机械设备有限公司官方网站：www.kebcnc.com ；进行查询和了解，我们将竭诚为您服务，您的满意是我们的服务宗旨！
